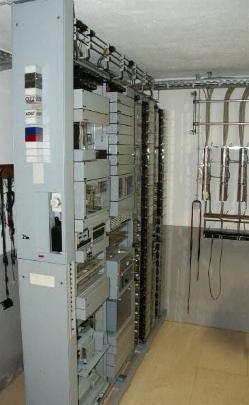

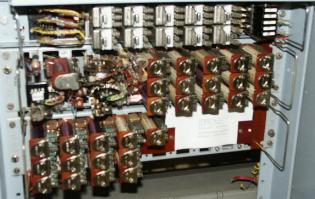

Hausanlage EMD
EMD Vermittlung der deutschen Bundespost/Telekom für 100 Teilnehmer.
Sie bedient hier im Haus die 300er Rufnummern und ist mit einer ISDN
Anlage (Siemens Hipath 4000) über Durchwahlübertragungen vernetzt.
Die Vermittlung ist mit 12 Anrufsuchern, 12 Sammelleitungswählern,
24 I.GW einem Ansagegerät (Hörprobe Live 05423/961-1388 und -961-1317 ) und
einem automatischen Prüfplatz ausgestattet.

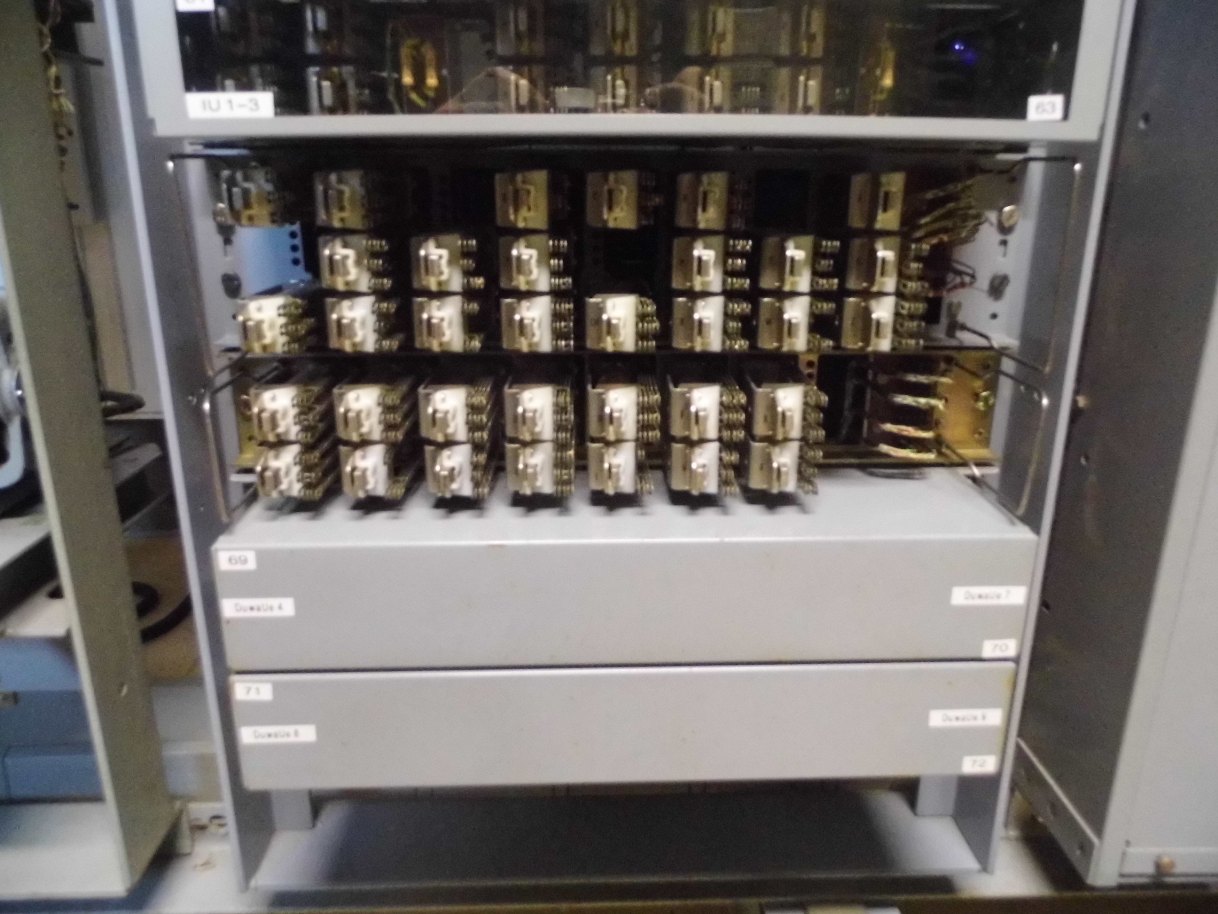

Anrufübertragung und IKZ Durchwahl Übertragungen
Die 6 Durchwahlübertragungen stellen die Verbindung zur Hipath 4000 her. Somit können von der EMD- Anlage Verbindungen ins Amt, ins Sondernetz, Kurzwahlen und natürlich interne Hausgespräche geführt werden. Früher wurden über diese Übertragungen große Nebenstellenanlagen von Behörden und Firmen in Durchwahl angeschaltet. Der kommende Verkehr (aus EMD-Sicht ) läuft über 3 HKZ-Verbindungen der Hipath 3750.

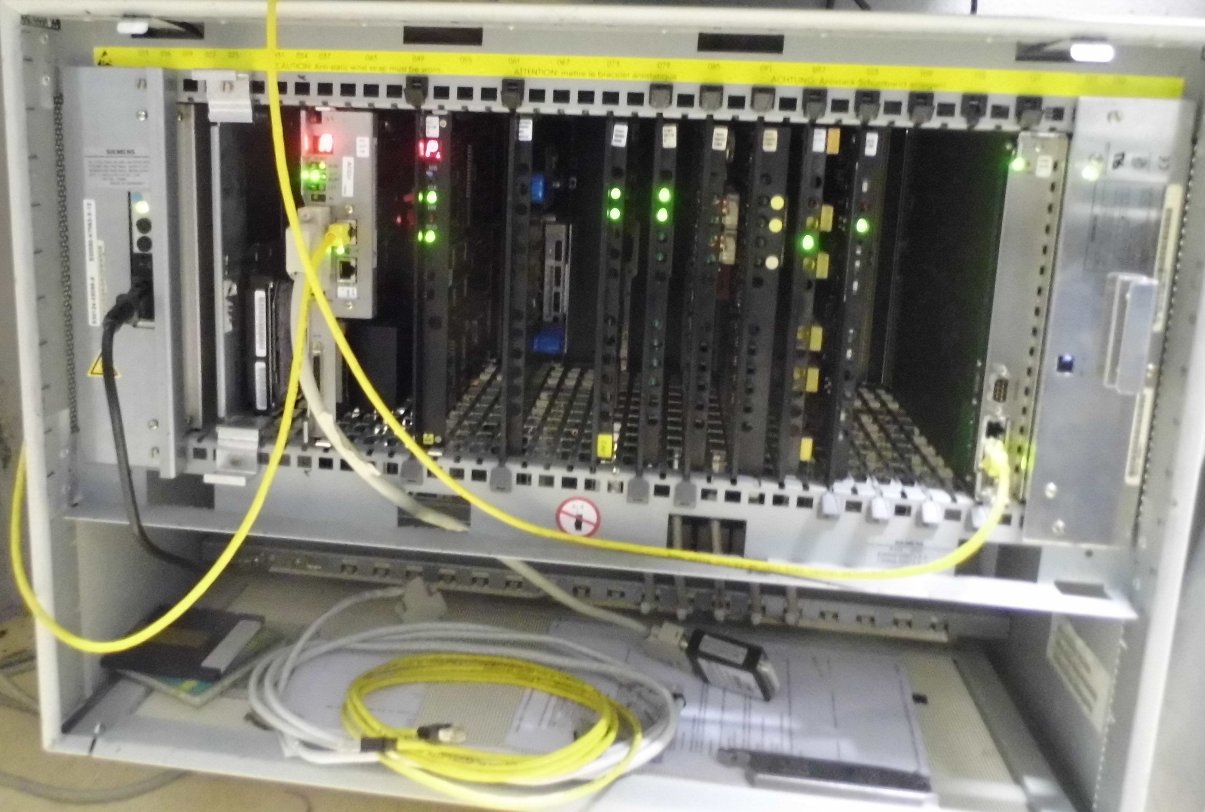

Knotenanlage Hipath 4000 - Gegenstelle zur EMD Vermittlung
Die Hipath 4000 ist eine recht moderne TK-Anlage welche mit den entsprechenden Baugruppen bestückt quasi alle Verbindungswege unterstützt. Diese Anlage ist mit Baugruppen für S0 (STMD), IKZ und HKZ (TMBD), S2M (DIUS), IP (STMI), Analog mit Clip (SLMAC) und einer Baugruppe für UP0- Systemtelefone und PNT (SLMO2) bestückt. Man kann die Anlage sogar mit OB-Leitungen (Baugruppe TMLBL) oder auch als Dekade einer 3W Nebenstellenanlage / Basa (Baugruppen TMIPO, TMIPI ) beschalten. Die Anlage wird jedoch nicht grafisch, sondern über eine Programmiersprache (AMOs) eingerichtet. Für die Einrichtung gilt ein besonderer Dank an unseren Großnetzadministrator Uli.

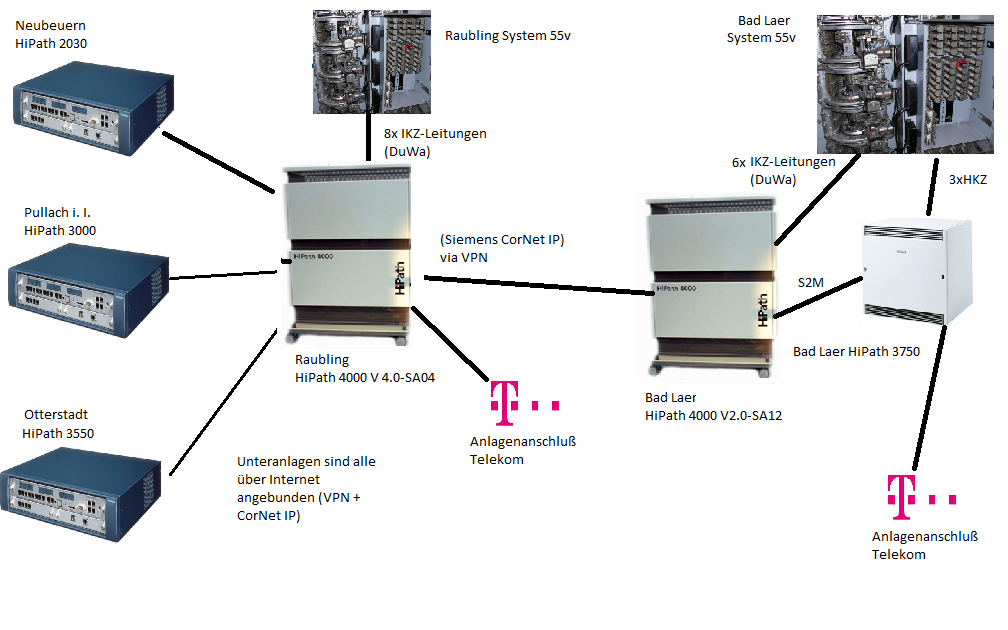

Netzübersicht sondernetz
Hauptverteiler
Am Hauptverteiler liegen unten in der Wagerechten Reihe die 100
Teilnehmer der EMD Anlage auf Schaltleisten. In der Rechten senkrechten
Bucht
sind die abgehenden Kabel zu weiteren Verteilern auf Trennleisten aufgelegt.
Durch
Rangierungen, mit Y-Draht, sind die Leisten miteinander verbunden.
Die übrigen Leisten
werden für interne Rangierungen der Anlage ( ZVt) Zweieranschlüsse
und Leitungen
vom Warngestell benutzt.
DDR Prüfschrank 50
Der Prüfschrank ist mit einem Trennstecker am Hauptverteiler verbunden.
Somit kann jede der 100 Leitungen abgesteckt und geprüft werden.
Die zu prüfende
Leitung wird dabei aufgetrennt und als innen und Außenleitung
zum Schrank
geführt. Es können Schleifen und Isolationsmessungen, Nummernschalter-
prüfungen etc. durchgeführt werden.
